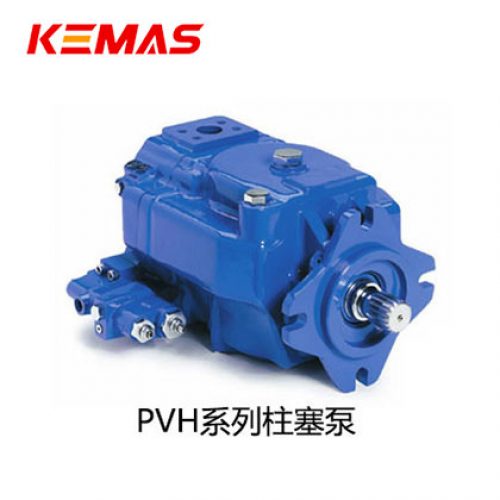

威格士PVH系列柱塞泵特性：

威格士PVH系列柱塞泵大流量、高性能泵是變量直軸柱塞泵中的一個家族，這種泵包含了其他威格士柱塞泵的經過考驗的設計。高質量制造技術及工作特征、而形體較小、重量較輕。PVH系列經專門設計以滿足新一代設備設計的 250 bar(3625 psi)連續運行的性能需要。這種泵是高效的、可靠的、具有可任選控制方式的最大使用靈性。經針對艱苦應用的特殊設計，這種泵提供土方機械、建筑機械、機床、靈活的塑料機械和所有其他重視能量的市場中想要的生產率增加和可控性改進正像所有的威格士產品一樣，這種泵經過充分試驗室試驗和現場考核。

威格士PVH系列柱塞泵的優點：

1、靈活的設計包括單聯泵，通軸驅動配置及各種驅動軸伸和控制方式，這將適應任何用途并提供成本效益最高的設備。

2、經過考驗的部件設計在重載、緊湊的殼體中，以便提供 250bar(3625psi)連續運行性能，及在負載傳感系統中的280bar(4050psi)運行性能。該設計在當今的功率密集機械所需的更高性能水平上保證長壽命。小而輕的設計能減小應用重量并為安裝和維修提供更多的便利。

3、為最關鍵的旋轉部件和控制部件開發的維修套件能簡化泵的維修并保證維修成功。

4、低噪聲設計可為重視噪聲的工業用途所采用，降低噪聲級還提供更易接受的環境。在每種用途中均針對高效率來設計各種補償器提供最為有效的系統控制，而95%以上的容積效率意味著有更多的流量，更多的輸入功率投入工作而不是去發熱和浪費。

5、重載軸承和軸伸造成最小的內部變形和磨損, 提供更長的壽命和最長的開工時間。

規格：排量范圍從57cc到141cc，最大轉速1800RPM，最大壓力250Bar。

1)PVH—-泵系列.

應用：船舶絞盤、錨機，注塑機，一般工業裝備。

規格：排量范圍從57cc到141cc，最大轉速1800RPM，最大壓力250Bar。

PVH-141-QI-C-R-S-F-13-S-10-C-25-V-31-027 1)PVH—-泵系列. 2)141—-最大幾何排量:

57=57.4cm3/r(3.5in3/r),

63=62.7cm3/r(3.84in3/r),

74=73.7cm3/r(4.5in3/r),

81=81cm3/r(4.9in3/r),

98=98.3cm3/r(6.0in3/r),

106=106.5cm3/r(6.5in3/r),

131=131.1cm3/r(8.0in3/r),

141=141cm3/r(8.64in3/r).

3)QI—-設計/應用:

空白=用于行走用途的設計,

QI=用于工業用途的低噪音設計.

4)C—-安裝法蘭:

C=SAE”C”4-螺栓型(SAEJ744-127-4),

M=ISO3019/2-125B4HW(僅用于PVH57和PVH74).

5)R—-軸轉向(從泵軸端看):

R=順時針, L=逆時針.

6)S—-配置:

空白=單泵, S=最大排量可調.

7)F—-主油口安裝方式:

F=SAE4-螺栓法蘭油口,

M=SAE4-螺栓法蘭油口,帶米制安裝螺紋.

8)13—-軸伸型式,靠電動機端:

N=ISO3019/2-平鍵短直軸E32N,

1=SAE”C”平鍵軸(J744-32-1),

2=SAE”C”花鍵軸14齒(J744-32-4)12/24徑節,30度壓力角漸開線,平齒根,

3=SAE”CC”花鍵軸17齒(J744-38-4)12/24徑節,30度壓力角漸開線,平齒根,

12=SAE”D”花鍵軸13齒(J744-44-4)8/16徑節,30度壓力角漸開線,平齒根,

13=SAE”CC”平鍵軸(J744-38-1),

16=SAE”D”平鍵軸(J744-44-1).

9)S—-軸密封件:

S=一道,單向.

10)10—-泵設計號:

10 (可能改變,對于設計號10-19,安裝連接尺寸不變).

11)C—-變量形式(壓力補償器):

C=7-25MPa(標準型), CM=4-13MPa(可選的QI型).

12)25—-壓力補償器工廠設定值(以1MPa為單位):

25=常規工廠設定值25MPa用于C型,

7=常規工廠設定值7MPa用于CM型.

13)V—-附加控制功能:

空白=無附加控制, V=負載傳感,設定2MPa壓差.

14)31—-控制設計號:

31=C,CM,C(M)V.

15)027—-專用特征后綴:

027=復合2螺栓/4螺栓安裝符合SAE”C”(除PVH131外),

041=殼體不帶內置進油口溢流閥(用于升壓回路).最高進口壓力0.34MPa,

057=軸伸朝上安裝(垂直安裝).
